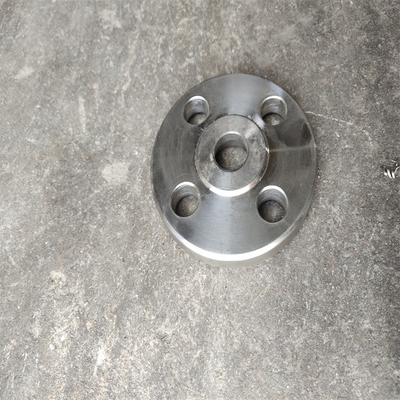

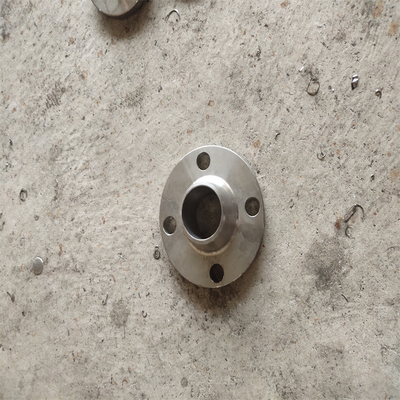

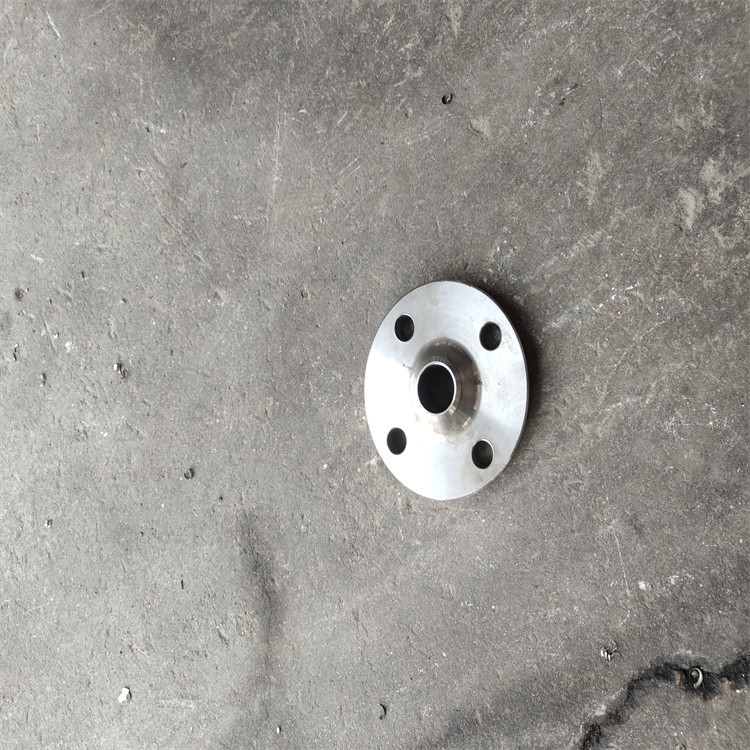

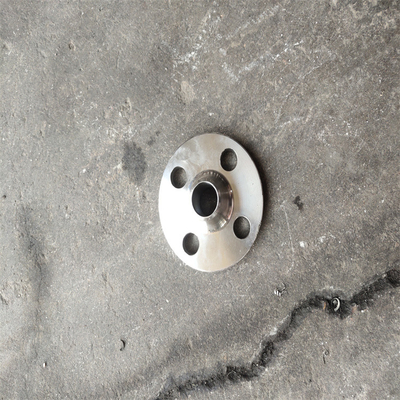

ইস্পাত পাইপ ফিটিং একটি হাব ইস্পাত প্লেট ফ্ল্যাঞ্জের সাথে ফ্ল্যাঞ্জে স্লিপ
স্লিপ অন ফ্ল্যাঞ্জ হল একটি জনপ্রিয় ধরনের পাইপ ফ্ল্যাঞ্জ যা পাইপের বাইরের ব্যাস (OD) এবং সংযোগের অভ্যন্তরীণ উভয় দিকে ঢালাই করার জন্য ফ্ল্যাঞ্জের বোর/মাঝে পাইপ গ্রহণ করার জন্য ডিজাইন করা হয়েছে।আপনি তাদের চিনতে পারেন:
স্লিপ-অন ফ্ল্যাঞ্জ হল ওয়েল্ড নেকের একটি সহজ এবং চমৎকার বিকল্প কারণ এতে ওয়েল্ড বেভেল নেই, এবং তাই ফ্ল্যাঞ্জের অবস্থানের সাপেক্ষে পাইপটিকে দৈর্ঘ্যে সামঞ্জস্য করার অনুমতি দেয়।স্লিপ অনের বোর ম্যাচিং পাইপের জন্য পর্যাপ্ত পরিমাণে জায়গা দেবে।এটি সংযোগ তৈরি করার জন্য ওয়েল্ডার এবং ফ্যাব্রিকেটরের জন্য পর্যাপ্ত কাজের জায়গার অনুমতি দেয়।
নিম্নচাপ প্রয়োগে এই ফ্ল্যাঞ্জের ধরন খুবই সাধারণ।স্টাইল ফ্ল্যাঞ্জের বেশিরভাগ স্লিপগুলিতে একটি হাব থাকবে যা প্রায়শই একটি উত্থিত মুখের মতো মাত্রিকভাবে প্রদর্শিত হবে।স্থান সীমিত থাকলে এবং অ্যাপ্লিকেশনটি "রিং স্টাইল" স্লিপ চালু করার অনুমতি দেয় তবে এটি হাব ছাড়াই সজ্জিত করা যেতে পারে।যদিও হাব স্টাইলটি একটি স্লিপ অনের উল্লেখ করার সময় বেশি সাধারণ, তবে হাব ছাড়া একটি রিং স্টাইলের স্লিপ অন ফ্ল্যাঞ্জে স্লিপ এর বিভাগে পড়ে এবং আপনার ইচ্ছা অনুযায়ী ডাকা যেতে পারে।উচ্চ চাপের ক্লাসে স্লিপ অনগুলি প্রায়ই একটি ভাল সংযোগের জন্য একটি ল্যাপ জয়েন্টের উচ্চতা দিয়ে তৈরি করা হয়।যদি হাবের উচ্চতা একটি উদ্বেগজনক না হয় এবং একটি ল্যাপ জয়েন্ট সহজে উপলব্ধ না হয়, গ্রাহকরা কখনও কখনও মেশিনযুক্ত হাবের সাথে একটি ল্যাপ জয়েন্ট স্টাইলে তৈরি একটি স্লিপ অন বেছে নেবেন।
ফ্ল্যাঞ্জের স্লিপগুলি সাধারণত নিম্নচাপের সমাবেশগুলিতে পাওয়া যায় এবং যখন একটি উচ্চ চাপ পরিষেবা পাইপিং সমাবেশের সাথে একটি উচ্চতর সংযোগের জন্য আহ্বান করে তখন কম ব্যবহার করা হয়।এর কারণ হল স্টাইল ফ্ল্যাঞ্জে একটি স্লিপ একটি ফিলেট ওয়েল্ড সংযোগ সহ একটি পাইপ গ্রহণ করবে, যেখানে একটি ওয়েল্ড নেক ফ্ল্যাঞ্জের ভিত্তিতে একটি শক্তিশালী হাব থাকবে এবং একটি পাইপের বাট ওয়েল্ড প্রান্তে সরাসরি একটি ওয়েল্ড বেভেল সংযোগ তৈরি করবে।এই টেপার্ড হাব একটি যান্ত্রিক চাপ পরিবেশে শক্তিশালী পরিষেবার জন্য অনুমতি দেয়।
স্পেসিফিকেশন:
স্ট্যান্ডার্ড: ANSI, MSS, AWWA, DIN, UNI, JIS, BS, SABS, EN1092, GOST, এছাড়াও আমরা গ্রাহকদের অঙ্কন অনুযায়ী উত্পাদন করতে পারি।
আকার: 15 মিমি থেকে 6,000 মিমি।
ফ্ল্যাঞ্জ ফেসিং: আরএফ, এফএফ, আরটিজে।ইত্যাদি
উপকরণ: কার্বন ইস্পাত, স্টেইনলেস স্টীল এবং খাদ ইস্পাত।
প্রক্রিয়া: জাল, কাস্ট, প্লেট কাটা এবং হট-রোল্ড।
পেইন্টিং: হলুদ পেইন্ট, কালো পেইন্ট, অ্যান্টি-মরিচা তেল বা জিঙ্ক লেপা।
মোড়ক:
সমুদ্র-যোগ্য পাতলা পাতলা কাঠের কেস বা পলিথিন ফিল্ম সহ প্যালেট বা গ্রাহকদের অনুরোধ হিসাবে
সাধারণ ফ্ল্যাঞ্জ স্ট্যান্ডার্ড:
| না। |
ফ্ল্যাঞ্জ স্ট্যান্ডার্ড |
SIZE |
চাপ রেটিং |
প্রকার |
| 1 |
ANSI/ASME FLANGE B16.5 |
1/2"-24" |
এলবিএস: 150 300 400 600 900
1500 2500
|
SO.WN,SW,TH,LJ,BL |
| 2 |
অরিফিস ফ্ল্যাঞ্জ B16.36 |
1"-24" |
এলবিএস: 300 400 600 900 1500 2500 |
SO,WN,TH |
| 3 |
লম্বা ঢালাই ঘাড়
FLANGES B16.5
|
1/2"-24" |
এলবিএস: 150 300 400 600 900 1500 2500 |
এলডব্লিউএন |
| 4 |
ASMEB16.47-A(MSS ফ্ল্যাঞ্জ) |
26"-60" |
এলবিএস: 150 300 400 600 900 |
WN, BL |
| 5 |
ASME B16.47-B(API ফ্ল্যাঞ্জ) |
26"-60" |
এলবিএস: 75 150 300 400 600 900 |
WN, BL |
| 6 |
AWWA C207 ফ্ল্যাঞ্জ |
4"-120" |
টেবিল 2,3,4 ক্লাস B&D |
SO,BL |
| 7 |
API 590 FIG.8 FLANG B16.48 |
1/2"-36" |
এলবিএস: 150 300 400 600 900 1500 2500 |
FIG.8 |
| 8 |
স্পেসার এবং ফাঁকা B16.48 |
1/2"-36" |
LBS: 150 300 400 600 |
স্পেসার এবং খালি |
| 9 |
BS 4504 ফ্ল্যাঞ্জ |
DN10-2000 |
PN: 2.5 6 10 16 25 40 |
কোড: 101 111 112 113 105 |
| 10 |
SABS 1123 ফ্ল্যাঞ্জ |
DN10-600 |
কেপিএ: 600 1000 1600 2500 4000 |
SO.WN,SW,TH,LJ,BL |
| 11 |
JIS B2220(KS B1503) ফ্ল্যাঞ্জ |
DN10-1500 |
5K 10K 16K 20K 30K 40K |
SO.WN,SW,TH,LJ,BL |
| 12 |
GOST 12820/1-80 |
DN15-1200 |
PN: 1 1.6 2.5 4 6.3 10 |
SO,WN |
| 13 |
2129 ফ্ল্যাঞ্জ হিসাবে |
DN15-1200 |
টেবিল: DEFH |
SO,BL |
| 14 |
এনএস ফ্ল্যাঞ্জ |
DN15-800 |
PN: 6 10 16 40 |
SO,BL |
| 15 |
ভিএসএম ফ্ল্যাঞ্জ |
DN15-200 |
PN: 6 10 16 |
SO,WN,BL |
| 16 |
ডিন ফ্ল্যাঞ্জ |
DN10-4000 |
PN: 1 2.5 6 10 16 25 40 64 100
160 250 320 400
|
SO.WN,SW,TH,LJ,BL |
| 17 |
EN1092 PL |
DN10~DN600 |
PN6 PN10 PN16 PN25 PN40 PN63 PN100 |
TH SO WN BL |
কারখানা তথ্য:
হেবেই হাইহাও হাই-প্রেশার ফ্ল্যাঞ্জ এবং পাইপ ফিটিংস গ্রুপ কোং লিমিটেড 1982 সালে প্রতিষ্ঠিত হয়েছিল, হাইহাও গ্রুপ হেবেই হাইহাও গ্রুপ প্রিমিয়াম পাইপলাইন ইকুইপমেন্টস কোং, লিমিটেড নামে একটি সম্পূর্ণ মালিকানাধীন সহায়ক সংস্থার মালিক। Co., Ltd. 580,000 বর্গ মিটার এলাকা জুড়ে, 660 জন কর্মচারী, RMB 250 মিলিয়নের মোট সম্পদ এবং প্রায় 100,000 টন বার্ষিক আউটপুট।বর্তমানে, হাইহাও গ্রুপের 22টি উন্নত ফ্ল্যাঞ্জ এবং পাইপ ফিটিং উত্পাদন লাইন রয়েছে;হাইহাও গ্রুপ উচ্চ-চাপ, মাঝারি-চাপ এবং নিম্ন-চাপের স্টেইনলেস স্টীল, অ্যালয় স্টিল এবং কার্বন স্টিলের ফ্ল্যাঞ্জ, কনুই, কনুই পাইপ, টিস, রিডুসার, সকেট উপাদান এবং লাইনের অন্যান্য পাইপলাইনের উপাদানগুলির বিভিন্ন স্পেসিফিকেশন কভার করে ফ্ল্যাঞ্জ এবং পাইপ ফিটিং তৈরি করে। আন্তর্জাতিক এবং চীনা মান সঙ্গে.
FAQ:
প্রশ্ন ১.আপনার কারখানা কোথায়?
A1: আমাদের কোম্পানির প্রক্রিয়াকরণ কেন্দ্র Cangzhou, HeBei, চীনে অবস্থিত।
প্রশ্ন ২.আপনার কোম্পানির প্রধান পণ্য কি?
A2: আমাদের প্রধান পণ্যগুলি হল ফ্ল্যাঞ্জ, কনুই, কনুই পাইপ, টিস, রিডুসার, সকেট উপাদান এবং লাইনে থাকা অন্যান্য পাইপলাইনের উপাদান।
Q3.আপনি কিভাবে মান নিয়ন্ত্রণ করবেন?
A3: মিল টেস্ট সার্টিফিকেশন চালানের সাথে সরবরাহ করা হয়, তৃতীয় পক্ষের পরিদর্শন পাওয়া যায়।
